Description

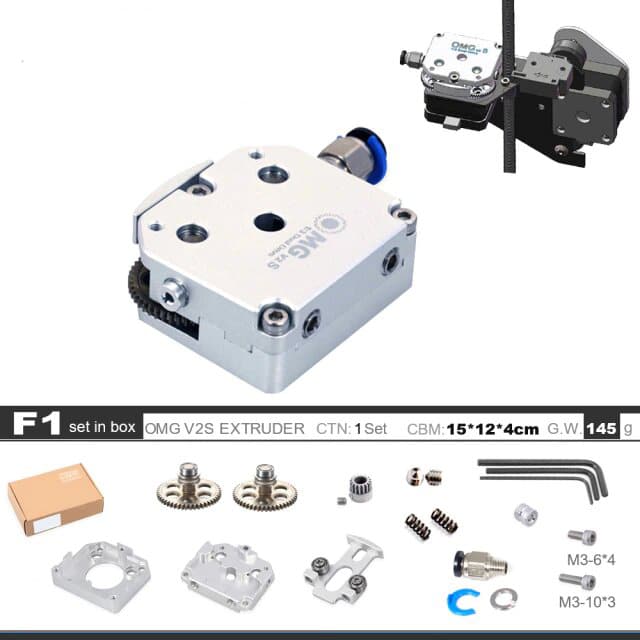

Contenu du produit
1 * Extrudeur OMGV2s
1 * Pneufit 1,75mm
4 * Vis hexagonales M3x6
3 * Vis hexagonales M3x10
3 * outils clé ALLEN de taille différentes
Installation de l’extrudeur
Etape 1

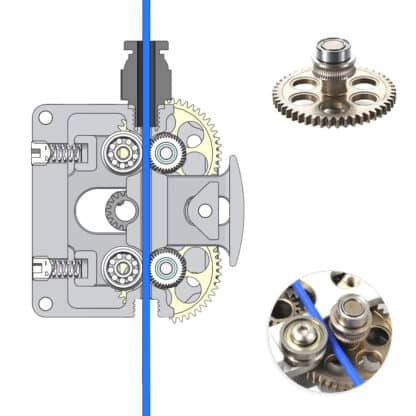

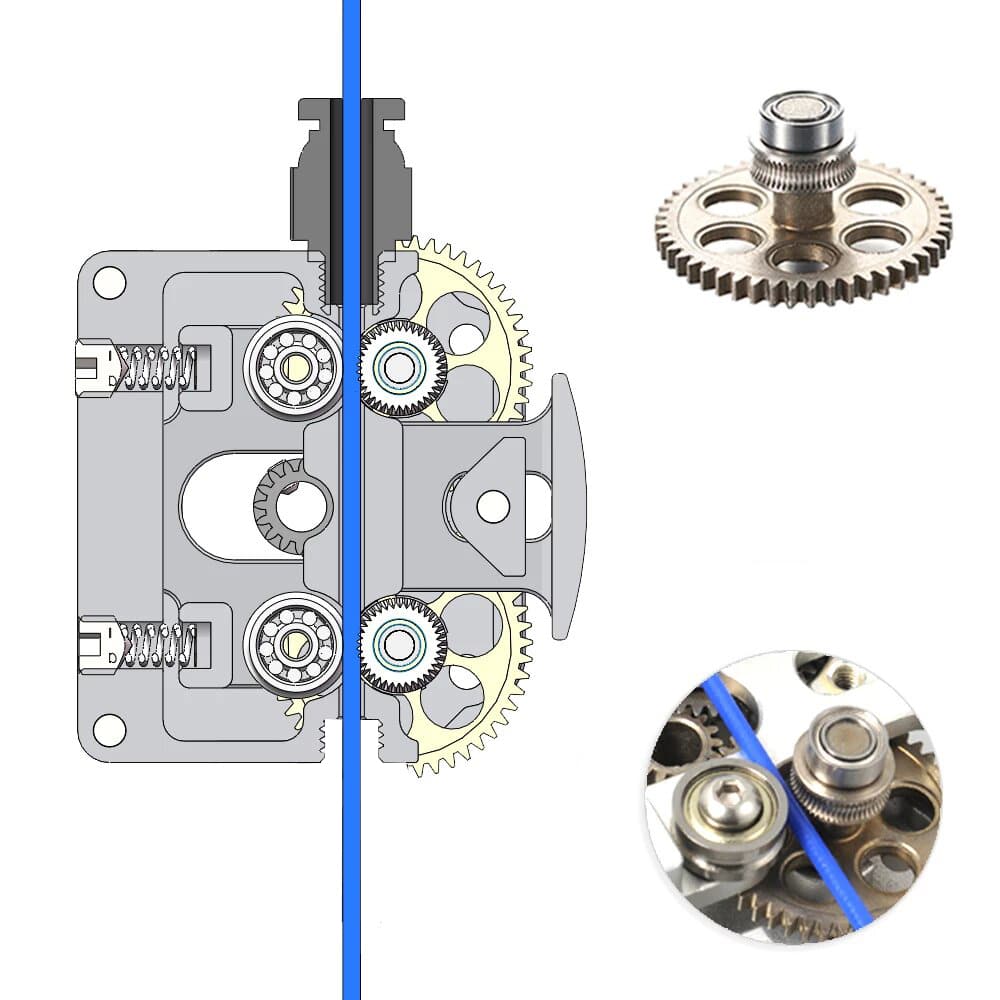

- A Installer les roulements pour le guidage du filament
- B Mettre la partie du guidage du filament au milieu. du corps de l’extrudeur. Insérer les ressorts et visser les vis M6
- C Installer le raccord Pneufit avec le clip bleu pour fixer le tube PTFE de diamètre 4mm
Etape 2
- A Installer la roue crantée dans le bon sens
- B Installer les 4 vis M3-6. Ne pas encore serrer à fond pour modifier la position
- C Ajuster la position comme sur la photo et serrer pour bloquer la position
Etape 3
- A Vérifier la montant en usine de la roues avec le roulement
- B Ajuster le jeu des engrenages pour une rotation libre
- C Fixer la partie haute de l’extrudeur avec les 3 vis M3-10
Modèles compatibles
Creality CR-10
Creality CR-10-S
Creality CR-10-S5
Creality CR-10-S4
Creality CR-10 MINI
Creality CR-20 / Creality CR-20 Pro
Ender 2 / Ender 3 / Ender 3 Pro / Ender 5
TronXY X5S
TronXY X5S
Tevo Tornado
Flsun Q5
Flsun QQS-Pro
Flsun SR
eric.renaudin (client confirmé) –
J’ai pris cet extruder pour remplacer la version stock sur un Flsun SR. 1ere commande sur ce site et tout c’est très bien passé, rapidité dans la livraison et dans les infos que j’ai demandé. L’extruder est parfaitement adapté pour une Flsun SR. Il est tout métal et on voit bien que c’est du solide. Pas de notice dans le colis, mais c’est très simple à monter et il y a des vidéos sur le net. La visserie est en double ce qui est un bon point aussi. Sur l’extrudeur de base le filament s’entortillait relativement souvent dans celui-ci. Là ce n’est pas possible. C’est la raison principale qui m’a pousser à faire cet achat et aussi la possibilité d’imprimer du TPU sans être en direct drive.
