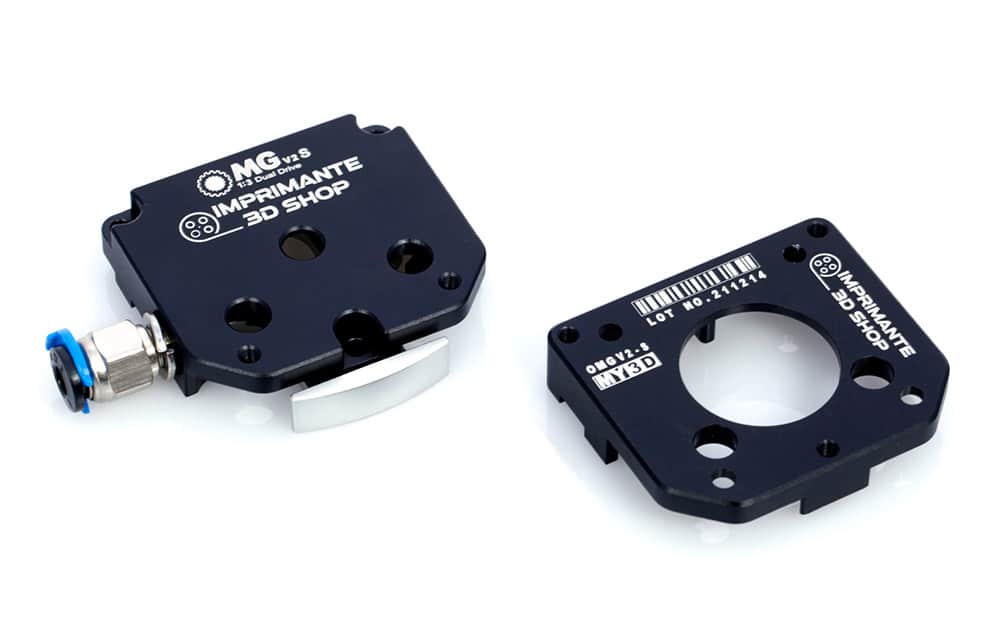

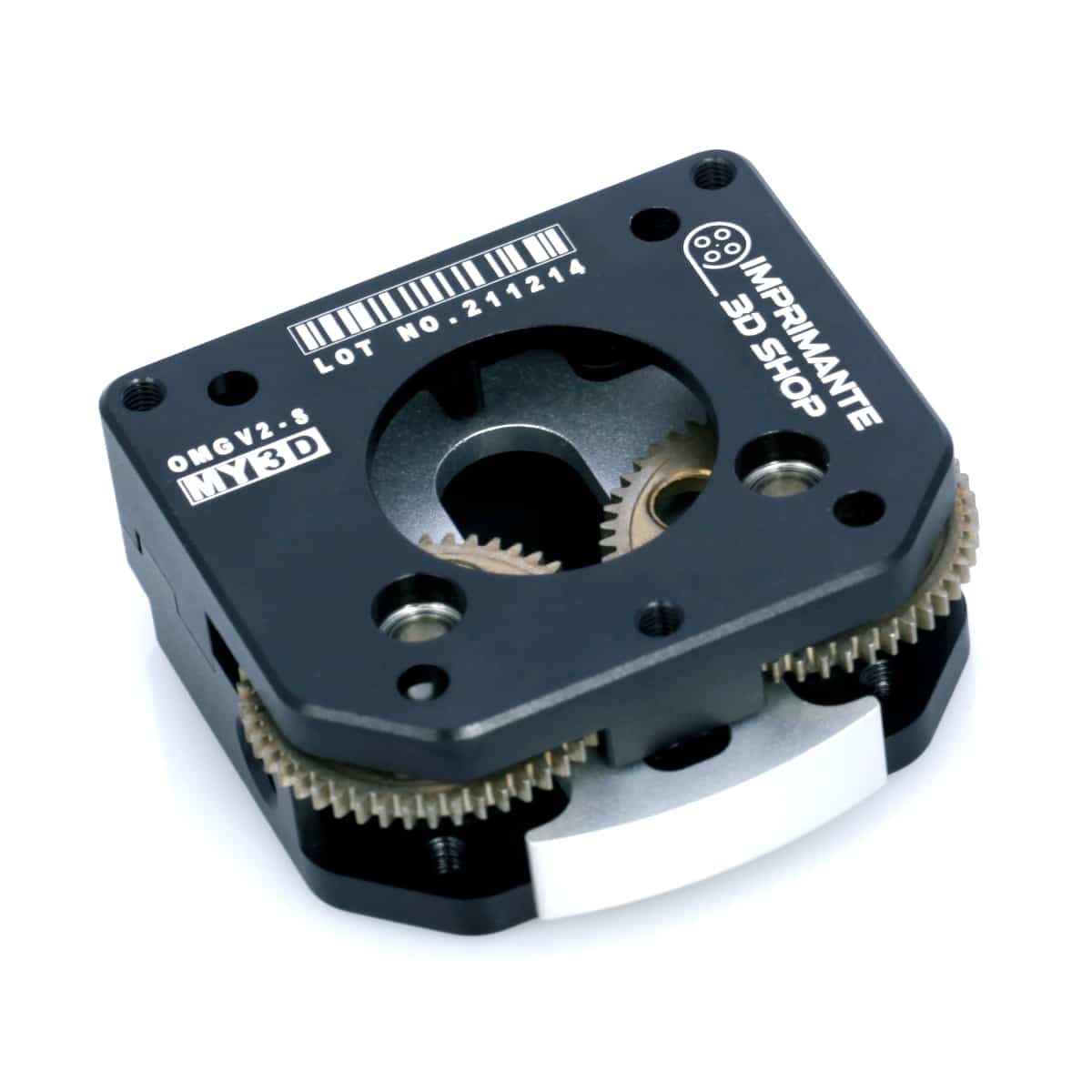

Extrudeur OMG V2 Noir pour Ender 3, CR10 – Imprimante 3D

Description

Exemple de montage sur une Creality CR10 S PRO

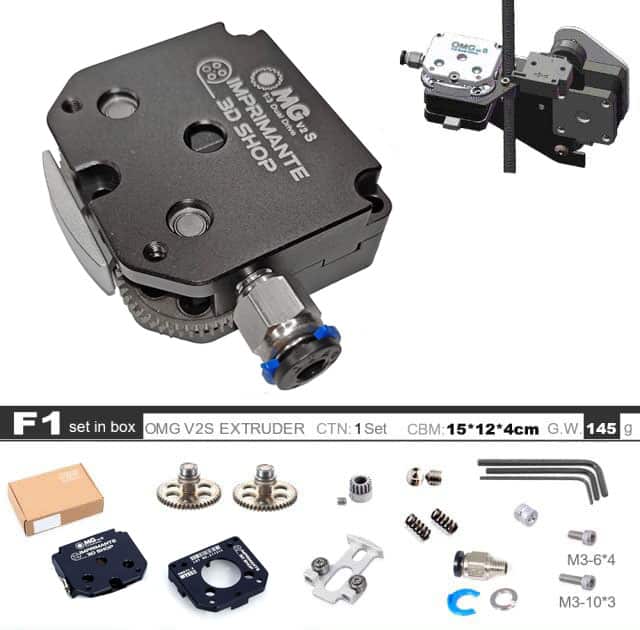

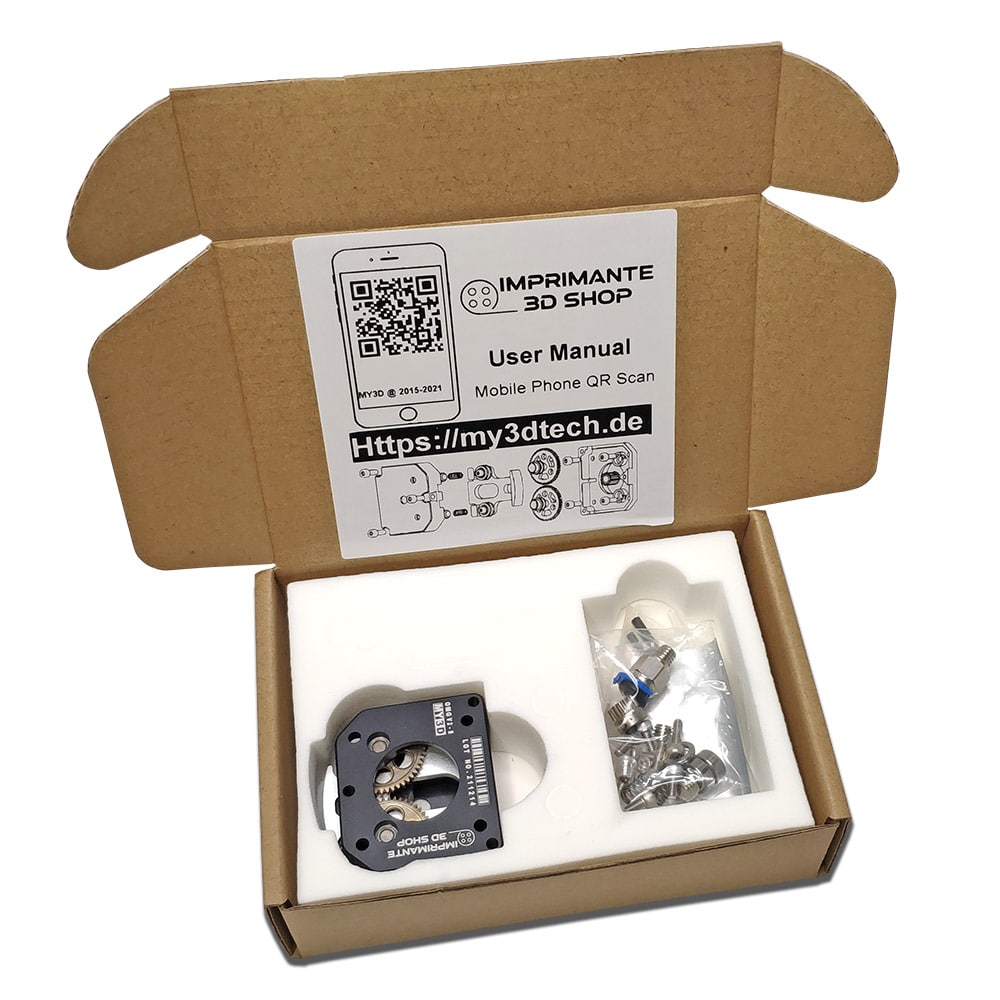

Contenu du produit
1 * Extrudeur OMGV2s
1 * Pneufit 1,75mm
4 * Vis hexagonales M3x6
3 * Vis hexagonales M3x10
3 * outils clé ALLEN de taille différentes

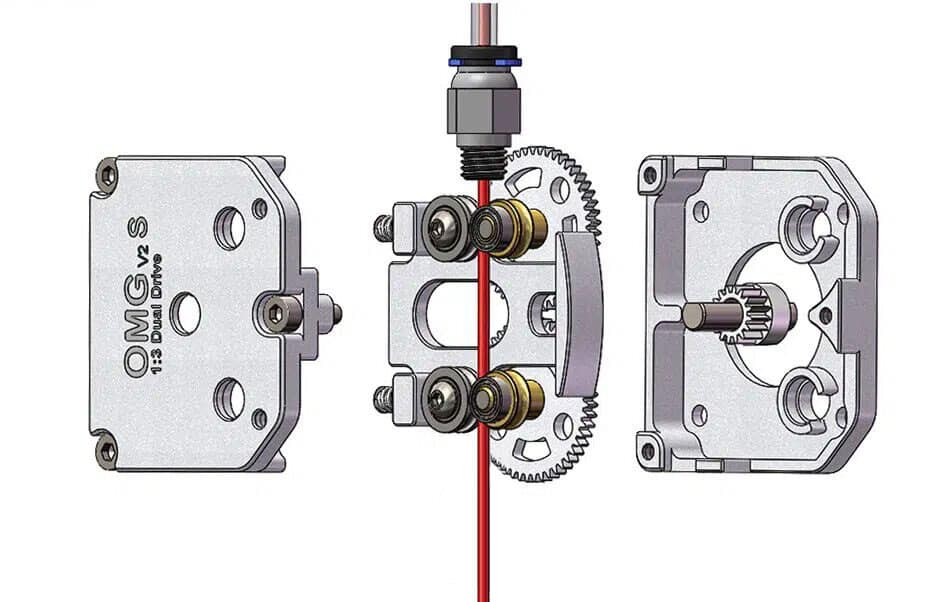

Installation de l’extrudeur

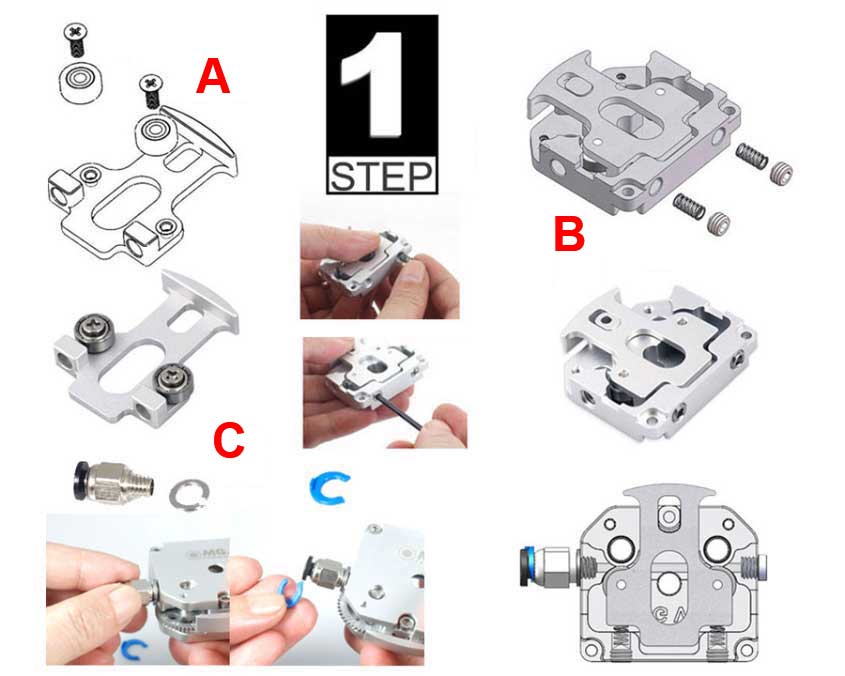

Etape 1

• A Installer les roulements pour le guidage du filament
• B Mettre la partie du guidage du filament au milieu. du corps de l’extrudeur. Insérer les ressorts et visser les vis M6
• C Installer le raccord Pneufit avec le clip bleu pour fixer le tube PTFE de diamètre 4mm

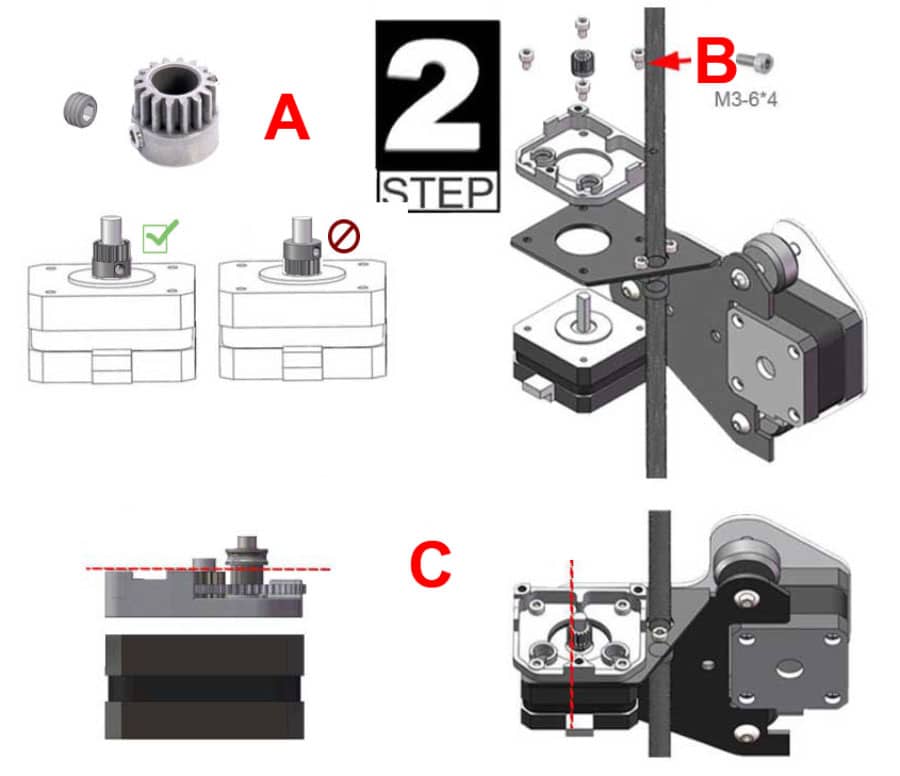

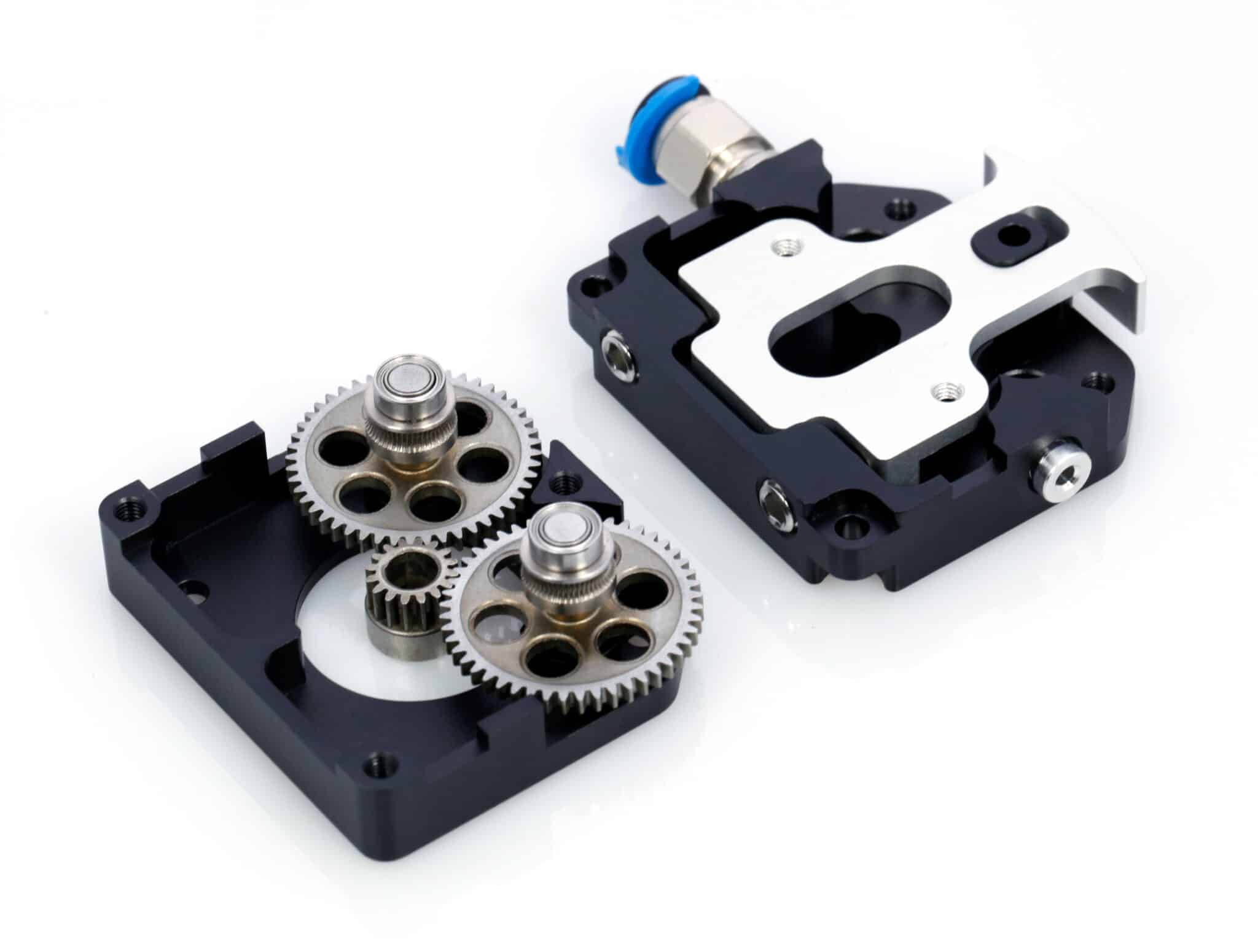

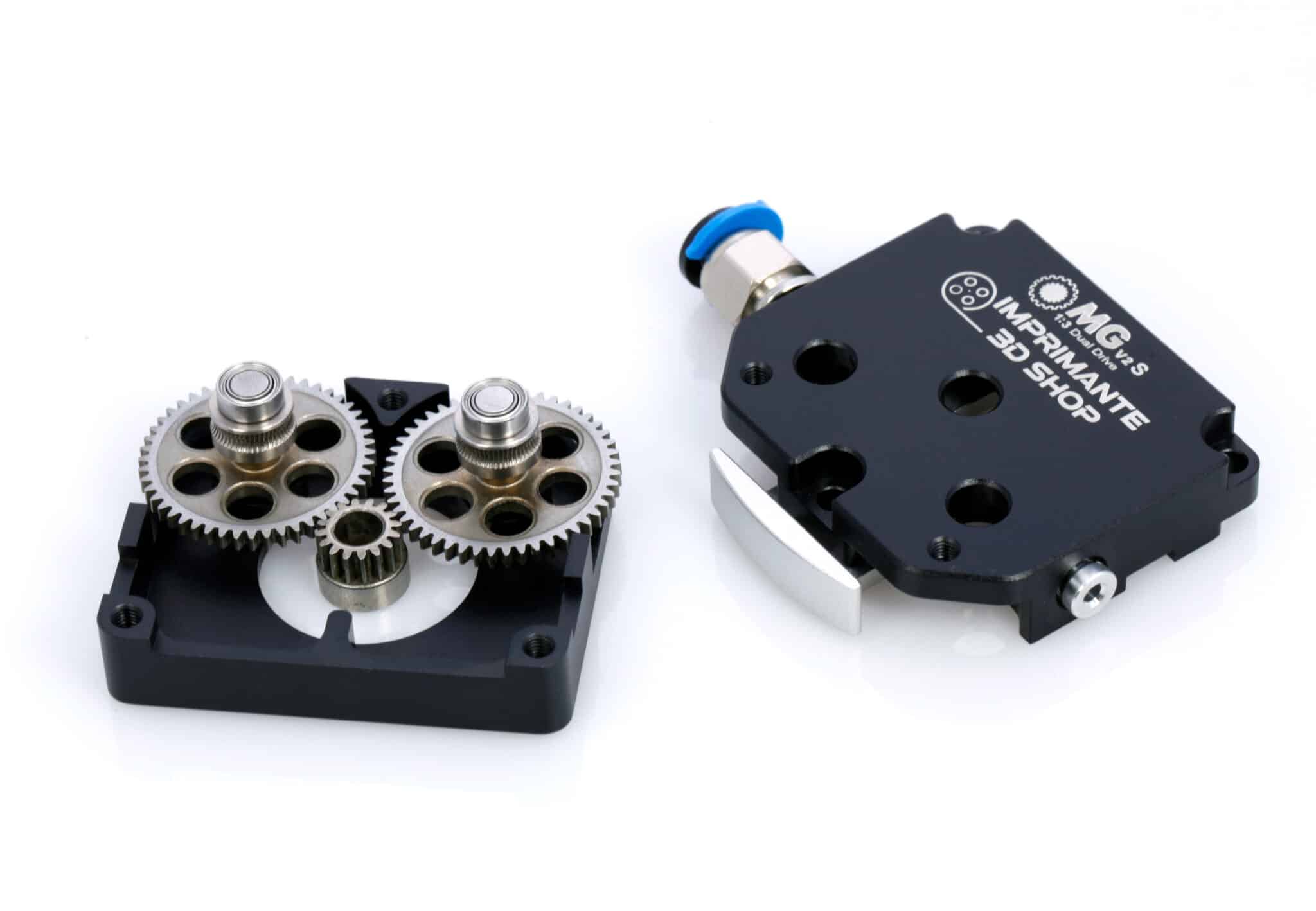

Etape 2

• A  Installer la roue crantée dans le bon sens
• B  Installer les 4 vis M3-6. Ne pas encore serrer à fond pour modifier la position
• C Ajuster la position comme sur la photo et serrer pour bloquer la position

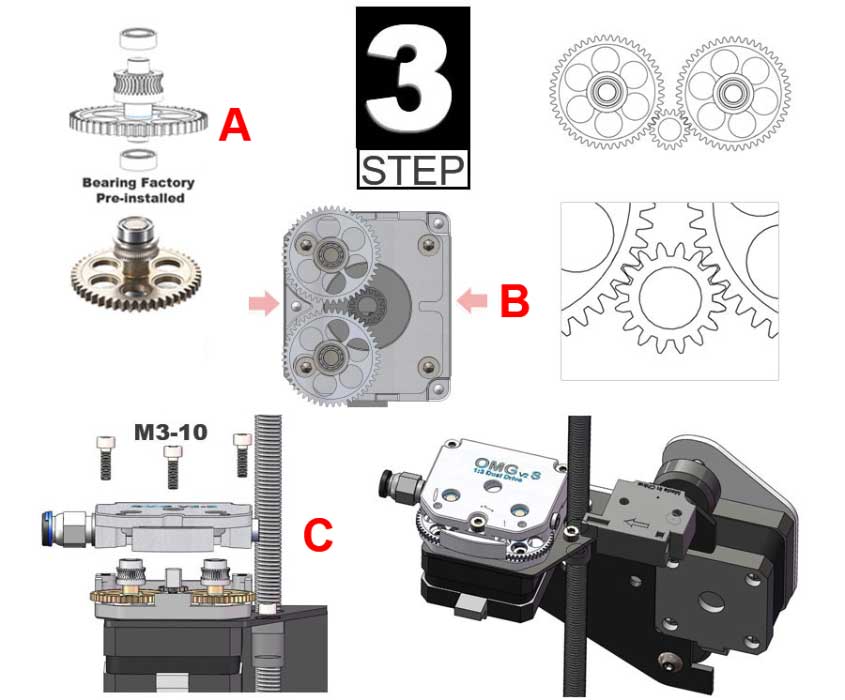

Etape 3

• A  Vérifier la montant en usine de la roues avec le roulement
• B Ajuster le jeu des engrenages pour une  rotation libre
• C Fixer la partie haute de l’extrudeur avec les 3 vis M3-10

Modèles compatibles

Creality CR-10
Creality CR-10-S
Creality CR-10-S5
Creality CR-10-S4
Creality CR-10 MINI
Creality CR-20 / Creality CR-20 Pro
Ender 2 / Ender 3 / Ender 3 Pro / Ender 5
TronXY X5S
TronXY X5S
Tevo Tornado
Flsun Q5
Flsun QQS-Pro
Flsun SR
